頑丈な電動スクーターのフレーム強度を比較する方法

頑丈な電動モビリティ スクーターには、シートにかかる重量以上の重量に耐えられるフレームが必要です。通常の走行中、フレームは方向転換、舗装の凹凸、ブレーキ、坂道、シートへの乗降時の繰り返しの動きにさらされます。それぞれの状況により、構造全体に異なるパターンの圧力が生じます。

したがって、フレームの強度は、太いチューブや重そうなベースだけを見て判断することはできません。材質、フレーム形状、接続ポイント、溶接品質、荷重分散はすべて、通常の使用時のスクーターの動作に影響します。有益な比較は、外側のボディパネルや追加の装備ではなく、構造自体から始まります。

頑丈な電動スクーターではフレーム強度がなぜ重要なのか

フレームはモビリティ スクーターの主な支持構造を形成します。シートサポート、ホイールアセンブリ、ステアリングコンポーネント、バッテリーハウジング、その他の部品が取り付けられたり、サポートされたりします。これらのコンポーネントからの重量は、最終的にフレームに到達し、その後ホイールに伝達されます。

静止して使用している場合、負荷は比較的単純に見える場合があります。ひとたび動き始めると状況は一変する。舗装の継ぎ目を通過すると、力が短時間増加する可能性があります。ターンでは体重が一方の側からもう一方の側に移動します。ブレーキをかけると荷重が前方に移動し、傾斜によりベースに沿った圧力の分散方法が変化します。

このような状況に繰り返しさらされると、長期的な構造状態を考慮したフレーム設計が重要になります。静止しているときには堅く見える構造も、動いているときには異なる動作をする可能性があります。そのため、比較には基本的な構造と、さまざまなセクションが連携する方法の両方を含める必要があります。

注目に値する領域がいくつかあります。

• シートと下部プラットフォームを支えるメインフレームメンバー
• ホイールサポートに接続されたフロントセクションとリアセクション
• ステアリングサポートエリア
• シート取り付けポイント
• 別々のフレームセクションを接続するクロスサポート
• 構造部品間の溶接またはボルト接合

バランスのとれた荷重経路を備えたフレームでは、1 つの小さな領域に過度に力がかかるのではなく、複数のセクションに圧力を分散できます。モビリティ スクーターのシャーシ設計の研究では、単一の静的条件に依存するのではなく、さまざまな荷重状況も考慮されます。

フレームの材質は構造強度にどのように影響しますか

素材はフレームが重量や動きにどのように反応するかに直接影響しますが、素材の選択だけですべてを語ることはできません。鋼鉄とアルミニウムはどちらも車両の構造に使用されており、重量、剛性、製造、繰り返し荷重に対する耐性に関して、それぞれ異なる特性を備えています。

スチールは一般に、そのサイズに比べて構造剛性が比較的高いため、強固な支持構造が必要なフレームに適しています。鉄骨フレームは、断面形状や接合部が適切に設計されていれば、局所的な衝撃や繰り返しの荷重にも十分耐えることができます。

アルミニウムは、その特性に基づいてフレームを設計すると、有用な剛性を提供しながら、構造全体の重量を軽減できます。チューブの形状、壁の厚さ、サポートの配置、接続の設計はすべて最終的な構造に影響を与えるため、材料が軽いからといって自動的にフレームが弱いというわけではありません。

したがって、より有用な比較では、材料名だけに焦点を当てるのではなく、いくつかの質問が必要になります。

• メインフレームの素材はどのように形作られているのでしょうか？
• 賛助会員はどこにいますか？
• 別々のセクションはどのように接続されていますか?
• 構造は荷重を複数の部材に分散しますか?
• 繰り返し圧力がかかる部分は適切に補強されていますか?

フレーム設計の研究では、単に材料をあらゆる場所に追加することなく、構造部材の形状と配置を変更することで応力分布を変更できることがわかっています。

重いフレームが自動的に強いフレームになるわけではありません。応力の低い領域に余分な素材を配置すると、関節やサポート周りの弱点が解決されずに重量が増加する可能性があります。適切な構造比較では、材料がどこに使用されているか、各セクションがどのような役割を果たしているかを確認します。

フレームジョイント周りの確認事項

いくつかの構造部材が比較的狭い領域で接合するため、接合部には細心の注意を払う必要があります。さまざまな方向に伝わる荷重は接続部の周囲に集中する可能性があるため、フレームの全体的な動作にとってジョイントの設計が重要になります。

大型電動スクーターの場合、有用な検査領域には、ステアリング サポートと下部フレームの間の接続、シート取り付け領域、ホイール サポート セクション、クロスメンバーがメイン フレームと接する箇所などがあります。

適切に配置された接合部では、通常、方向を突然変えることなく、ある構造部材から別の構造部材に力が移動できます。繰り返し圧力を受ける領域の周囲に補強を追加する場合があります。接続が適切に配置されていないと、たとえ周囲のフレームがしっかりしているように見えても、局所的な弱点が生じる可能性があります。

目視検査では、いくつかの単純な詳細に焦点を当てることができます。

• 接続部分の隙間が不均一
• 目に見える亀裂または異常な表面痕跡
• 取り付けポイント付近の局部的な曲がり
• ボルト締め接続が使用されている場合の締結具の緩み
• 関節周りのフレーム形状が急激に変化する
• 補強が不十分または適切に配置されていないように見える

フレームの接合部も周囲の構造と連動する必要があります。荷重経路の配置が不十分なままの場合、サポート プレートを 1 か所に追加してもフレーム全体が必ずしも改善されるわけではありません。構造の強度は、1 か所を強化するのではなく、メンバー間の協力によってもたらされます。

体重がシートを介してフレームに伝達されるため、シートの取り付け領域には特に注意が必要です。座ったり立ったりするときの動きも、一定の下向きの力ではなく、変化する荷重を生み出す可能性があります。シャシー研究では、フレームの荷重条件として座ったり立ったりを繰り返すことを特に調査しました。

溶接の品質はフレームの強度にどのように影響しますか

溶接では多くのフレーム セクションが 1 つの構造アセンブリに接続されるため、溶接の品質は完成したフレーム内で荷重がどのように移動するかに影響を与える可能性があります。ジョイントは遠くから見るときれいに見えますが、エッジや周囲の素材の周囲を詳しく検査する必要があります。

溶接を一貫して配置することで、接続された部材の位置を揃えることができます。溶接が不均一であると歪みが生じ、フレーム セクションの意図した位置が変化する可能性があります。溶接による熱は近くの材料にも影響を与える可能性があるため、フレーム製造時の生産管理が重要になります。

溶接の品質は外観だけで判断すべきではありません。位置合わせ、接合の準備、一貫性、溶接と周囲の構造との関係がすべて重要です。スクーターのフレーム構造に関する研究では、フレームの形状や溶接の配置が構造挙動にどのような影響を与えるかについても調査されています。

もう 1 つの点は、繰り返しロードに関するものです。フレームが耐用年数中に大きな負荷を受けるのは 1 回だけではありません。通常の走行でも、より小さな負荷が何度も発生する可能性があります。形成が不十分な接合部の周囲に繰り返される応力は、徐々に構造状態に影響を与える可能性があり、すぐに変形が見られない場合でも接合部の品質が重要になります。

したがって、賢明な比較では、単にフレームに多くの溶接が含まれているかどうかを尋ねるのではなく、完全な接続を確認します。溶接を増やしても、自動的により強い構造が得られるわけではありません。配置、位置合わせ、ジョイントの設計、および周囲のサポートによって、各接続がどの程度役立つかが決まります。

フレーム形状はどのように荷重を分散するのか

フレームの形状は、モビリティ スクーターの移動中に圧力がどのように伝わるかに影響します。長いフレーム部材は一方向に沿って重量を支えることができますが、クロスサポートは別々のセクションを接続し、構造をユニットとして機能し続けるのに役立ちます。スクーターが動くとき、力は一箇所に留まらないため、配置は重要です。

通常、シートの重量はシートサポート領域を通ってフレームに入り、下部構造とホイールサポートに向かって移動します。適切に配置されたフレームにより、構造内を移動するためのいくつかの経路が負荷されます。配置が不適切だと、小さな接続の周囲に圧力が集中し、1 つの領域が周囲のセクションよりも難しくなる可能性があります。

形状は、フレームが動きにどのように反応するかにも影響します。適切なクロスサポートを備えた構造は、単純なオープン配置よりも効果的に不要な横方向の動きに抵抗できます。側圧は、旋回時、凹凸のある舗装路を通過するとき、または傾斜面に沿って移動するときに関係します。

比較のために、フレームのいくつかの部分を一緒に考えることができます。

• 主要な縦方向の部材が基本的な支持経路を提供します。
• クロスメンバーは構造の別々の側面を接続します。
• シートサポートは着座エリアからの圧力を支えます。
• 下部サポートはメインフレームとホイールアセンブリを接続します。
• フロント構造はステアリングや方向変更に伴う力に対応します。

すべてのセクションに資料を追加することが、必ずしも現実的な解決策になるとは限りません。慎重に配置されたフレームでは、構造上の目的がある場所に支持部材を使用することができ、力が 1 か所に集まるのではなく、接続されたセクションを通って移動することができます。

フレーム形状もモビリティスクーターの使用方法に合わせて選択する必要があります。屋内の移動を中心に設計された構造は、屋外の小道、坂道、または荒れた舗装を対象とした構造とは異なるスペース要件を必要とする場合があります。したがって、強度と日常の取り扱いを同時に考慮する必要があります。

ホイール位置はフレーム応力においてどのような役割を果たしますか

ホイールの位置により、重量がフレームにどのように到達するかが変わります。 4 つの車輪は地面との個別の接触点を提供し、各車輪はその支持構造を介してフレームに接続されています。スクーターが移動すると、車輪の領域間で圧力が変化する可能性があります。

平らな面では、重量配分は比較的均一に保たれます。舗装の凹凸のある部分は、特にある車輪が他の車輪よりも先に盛り上がった端に到達した場合に、状況を変える可能性があります。その後、フレームの一部に一時的に圧力が上昇することがあります。

回すとまた変化が生まれます。旋回中、体重と車両の動きがフレームに対して変化します。圧力が 1 つの小さなセクションに集中しないように、安定したフレームがホイールの配置と連動する必要があります。

ブレーキをかけると負荷パターンも変化します。前方への動きが遅くなると、圧力が構造の前部に向かって移動します。上り坂や下り坂では、フレーム、ホイール、地面の関係も変化します。

したがって、車輪の位置は別個の特徴として扱うのではなく、フレーム構造と合わせて検討する必要があります。役立つ質問には次のようなものがあります。

• 車輪は座席に対してどこに配置されていますか?
• ホイールサポートはどのようにメインフレームに取り付けられていますか?
• 前部と後部のサポートエリアは効果的に接続されていますか?
• スクーターが方向を変えたとき、フレームは適切に位置合わせされたままですか?
• 繰り返し圧力がかかるホイール取り付け部分は補強されていますか?

混合路面で使用される頑丈な電動モビリティ スクーターには、変化する荷重に対応できるフレームが必要です。ホイールを配置しても健全なフレーム構造の必要性を取り除くことはできませんが、適切な位置に配置することで、構造がよりバランスのとれた方法で動きを処理できるようになります。

強化領域がフレームの安定性をどのように向上させることができるか

補強材は通常、繰り返しまたは集中的に圧力を受けるフレームの部分の周囲に使用されます。構造全体に余分な材料を追加するのではなく、接合部、取り付け点、荷重の方向が変わるセクションの近くにサポートを配置できます。

シート取り付け部は一例です。重量は比較的小さなサポートのグループを通ってフレームにかかるため、周囲の材料で接続を適切に位置合わせする必要があります。地面からの力がホイールサポートを通って上向きに伝わり、フレーム内に伝わるため、ホイール取り付けセクションも同様の状況に直面する可能性があります。

クロスメンバーは別の形式の補強を提供します。クロスサポートはフレームの左側と右側を接続し、それらの間の不要な動きを軽減します。このような接続は、スクーターが平坦でない地面を通過するときに意図した形状を維持するのにも役立ちます。

強化された領域には次のものが含まれます。

• 取り付けポイントの周りのサポート プレート
• フレームサイド間のクロスメンバー
• ホイール接続付近の追加サポート
• ステアリング構造周囲のブレースセクション
• シートサポートの下の強化された領域

優れた補強は力の道をたどります。実際の荷重経路から離れた場所にサポートを配置すると、構造上の問題が解決されずに材料が追加される可能性があります。過剰な補強によりスクーターが重くなり、取り扱い、輸送、保管に影響を与える可能性があります。

そのため、フレームの比較では、単に補強部分を数えるのではなく、補強がどこに配置され、どのような機能を果たすかに焦点を当てる必要があります。

日常使用においてフレーム強度をどのように比較すべきか

技術的なテストに完全に依存せずにフレームを検査できます。日常の状況は、特に複数の領域を一緒にチェックする場合に、構造がどのように動作するかについての有益な手がかりを提供します。

スクーターを平らな面に立たせた状態から始めます。フレームに沿ってさまざまな方向から見て、主要なメンバーが適切に配置されているかどうかを確認します。シートサポート、ホイールサポート、下部フレームセクションは、明らかな曲がりや不均一な位置を示すのではなく、一貫した構造を形成する必要があります。

次に、通常の動きを考えてみましょう。舗装の継ぎ目、私道の端、緩やかな傾斜、表面の高さの変化により、フレームにさまざまな負荷がかかる可能性があります。顕著な構造の動き、異常な騒音、またはアライメントの変化は、詳細な検査に値する場合があります。

ターニングすると有益な情報も得られます。通常の回転中にスクーターが安定していると感じるのは、フレーム、ホイールの配置、ステアリング構造が連携して機能していることを示しています。顕著な変化や異常な動きは、確認が必要な問題を示している可能性があります。

静的検査と走行観察は異なる目的を果たします。

単一の走行条件だけで完全な状況を把握できるわけではありません。フレームは、滑らかな舗装路では安定しているように感じられますが、傾斜した路面や凹凸のある路面では反応が異なります。いくつかの一般的な状況を確認すると、構造の動作をよりバランスのとれた視点で見ることができます。

頑丈な電動モビリティスクーターを選択する前に考慮すべきこと

フレームの強度は、モビリティ スクーターが動作する実際の環境に合わせて考慮する必要があります。舗装が平らでない屋外ルートでは、滑らかな屋内床とは異なる要求がフレームに課される可能性があります。定期的な輸送と保管には、構造強度のみとはほとんど関係のない実際的な要件も導入されます。

フレーム自体から始めます。主要な部材には明確なサポート役割があり、接合部と取り付け領域は適切に位置合わせされているように見える必要があります。補強材は構造全体にランダムに広げるのではなく、繰り返しの圧力が予想される領域の周囲に配置する必要があります。

素材にも注目です。スチールとアルミニウムはどちらもモビリティ スクーターのフレームに使用できますが、重量、剛性、製造、構造的動作が異なります。材料の選択は、チューブの形状、サポートの配置、ジョイントの構造と合わせて考慮するとより意味があります。

ホイールの位置も比較の一部として残す必要があります。 4 輪レイアウトでは、前後のサポート ポイントを介してフレームが地面に接続されているため、旋回時や不均一な走行時にはこれらの接続の品質が重要になります。

実際の検査は、次の簡単な手順に従うことができます。

• メインフレームメンバーを見てください。
• シートとホイールの取り付け部分を確認してください。
• 目に見える接合部や溶接部を検査します。
• シート サポートとホイール サポートの間の経路に従います。
• クロスメンバーが両側をどのように接続するかを考えてみましょう。
• 通常のターンや路面変化時のフレームの動きを観察してください。
• 構造が保管および輸送条件に適合しているかどうかを確認してください。

有用な比較は、1 つの視覚的特徴に依存しません。フレームの材質、形状、接合構造、補強材、ホイールの配置が連携して作用し、ある部分が弱いと別の部分の圧力の伝わり方に影響を与える可能性があります。

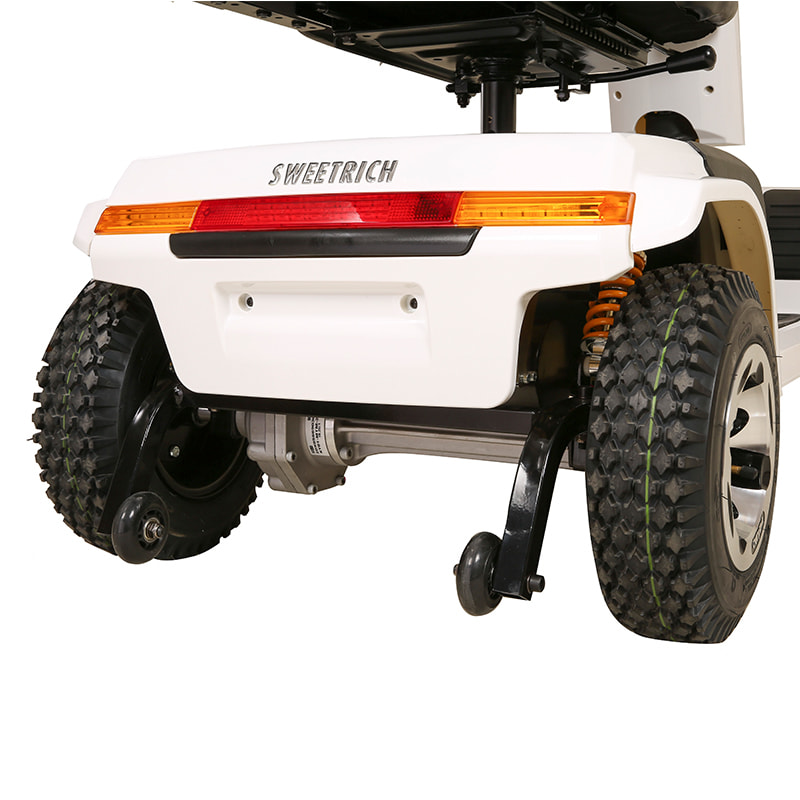

のために 頑丈な電動モビリティスクーター 、構造強度は日常の使用と密接に関係しています。健全なフレームは、座った体重を支え、動きの変化に対応し、通常の荷重が繰り返されてもその形状を維持する必要があります。完全な構造を見ると、意味のある構造の詳細と、外観が変わるだけの機能を分離しやすくなります。

実際的なアプローチは、フレームがどのように重量を支えるのか、構造のどこに力がかかるのか、セクションがどのように接続されているのか、通常の走行条件でスクーターがどのように動作するのかを考慮することです。このような比較により、単一の素材ラベルや視覚的印象に頼ることなく、フレーム構造のより明確なイメージが得られます。
